Introdução:
1Faça o sinal diferencial para a saída de sinal do colector aberto, 3 canais, isolamento elétrico entre entrada e saída.
2Frequência de trabalho: 2000000 Hz
3O modo de saída do colector: utilizando o modo de saída push-pull, suporte
Interface PLC da entrada NPN ou PNP.
4Instalação: montagem de trilhos DIN35mm,conveniente e rápida!
5Tamanho do produto: 51 mm x 87 mm x 41 mm em torno
6Voltagem de potência de trabalho nominal: DC24V (DC14V-DC30V também está disponível em algumas condições)
7Voltagem de saída única: HTL
Características:
1. sinal de saída A B Z para o sinal de saída do colector, entrada para a interface do contador de alta velocidade do PLC.
2. o sinal de saída do codificador do diferencial para o sinal de saída do colector, entrada para a interface do contador de alta velocidade do PLC.
3. para uma pluralidade de servomotores de controlo de sincronização de velocidade.

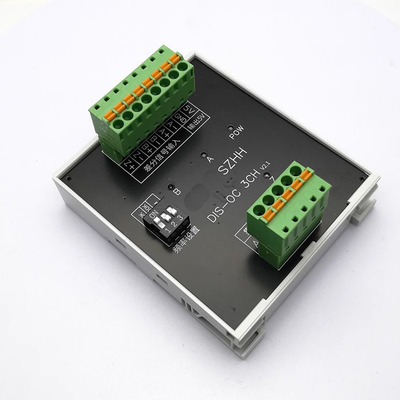

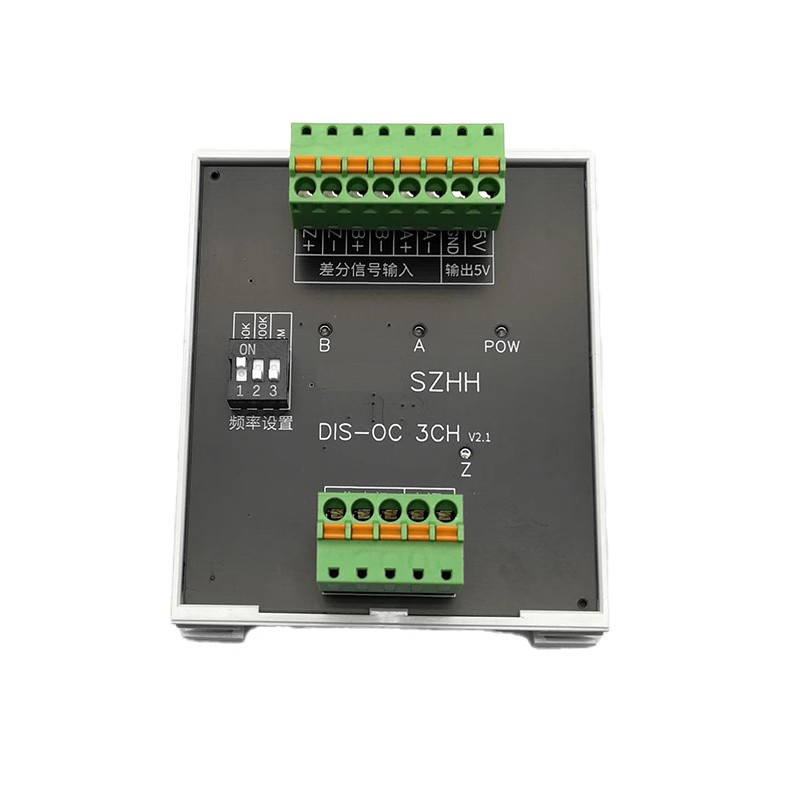

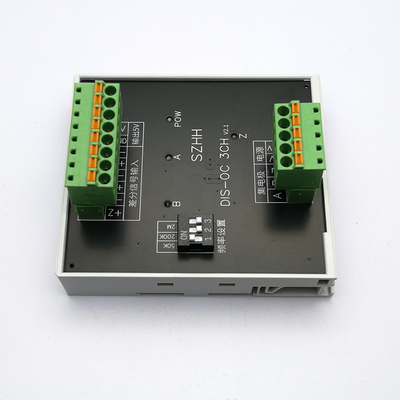

Número do item DIS-OC 3CH TTL para HTL Sigal Converter 3 canais
Aplicação
Conversão do sinal do contador de alta velocidade por PLC
Conversão do sinal de comando do servomotor
Conversão do sinal de controlo do codificador rotativo
Conversão do sinal de saída da régua da grade
Conversão de sinal de pulso de PLC e microcontrolador
PLC, sistema de controlo do servomotor anti-bloqueio
Conversão de sinal diferencial para outro sinal de pulso
Especificações
Canais de sinalização 3
Fornecimento de energia 10V - 26V DC, 24V típico

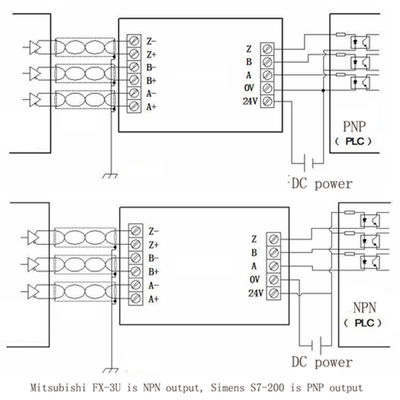

Compatibilidade com ligações PNP PLC Sim
Compatível com ligação PLC NPN Sim
Isolamento óptico Sim
Sinais Entrada A+/A-/B-/B+/Z+/Z- TTL/RS232 Sinais 5V DC
Sinais de saída A/B/Z Sinais HTL
Intervalo de frequência 0 - 2000000Hz máximo
Consumo de corrente máximo de 100 mA, por canal
Impedância de entrada: Opticamente isolada, 5,8 kOhms a 24 V típicos
Tensão de isolamento 2500V
Indicador LED Luz vermelha ligada
Características físicas
Dimensão do produto 62 mm Largura x 87 mm comprimento x 41 mm altura
Peso líquido 52 g
Temperatura de operação -25°C a 70°C
Blocos terminais 5.08mm Pitch, verde, tipo parafuso
Dispositivo de medição do fio 26 -16 AWG

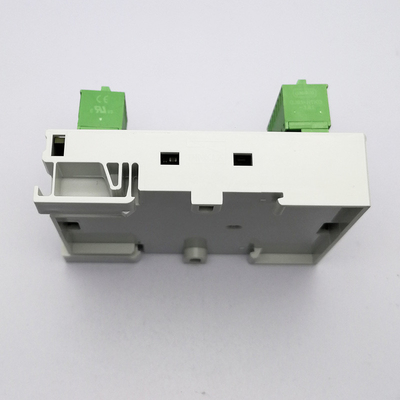

Opções de montagem DIN Rail 35 ou 32
Operação Umidade 98% não condensante
