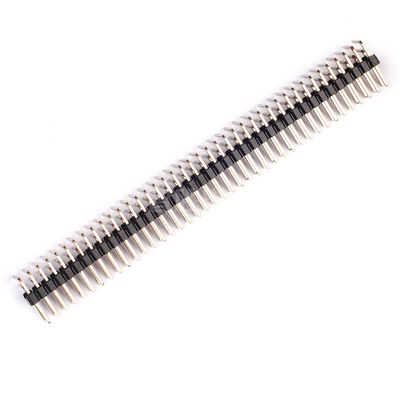

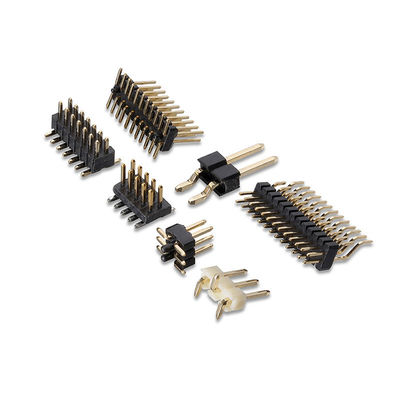

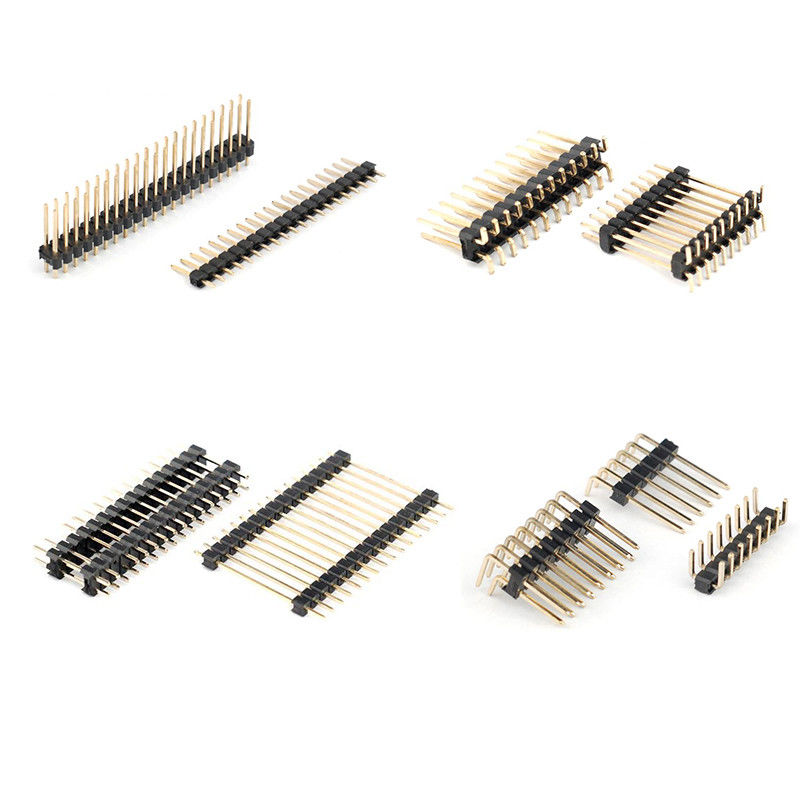

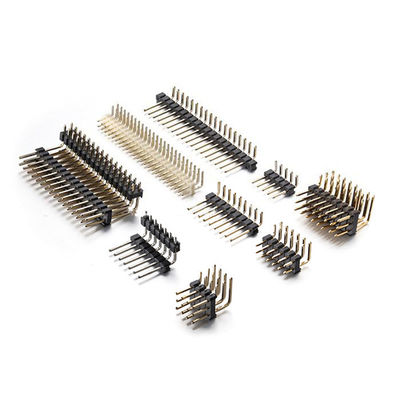

Do conector 2.54mm masculino do PWB SMT de Pin Header do ângulo do passo 1.27mm 2.0mm a única fileira tripla dupla personalizou

Avaliação atual: 3A
Suporte a tensão: 500VAC/minutes
Temperatura de trabalho: -40 grau Célsio ~ 105 graus Célsio

Material:
Material de Insulaor: 6T de nylon, resistem a alta temperatura ou o PBT
Material do contato: Liga de cobre

Chapeamento de contato:

Ouro sobre o níquel

” Do flash da lata/ouro/ouro 3µ/” do ouro 5µ”/ouro 10µ/” do ouro 15µ”/ouro 30µ/

Lata sobre o níquel

Altura do isolador: 1.5/2.0/2.54mm

Não dos pinos:

Único: 2P~40P

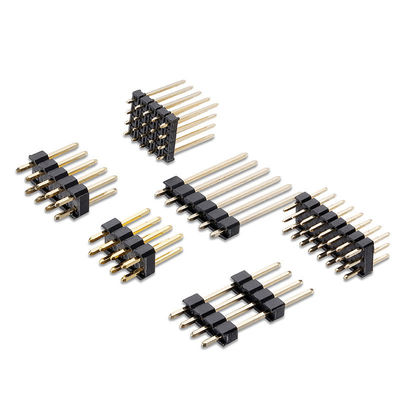

Duplo: 2P~80P

triplicar-se: 3P~120P

Contacte-nos para desenhos do pdf e você pode ver a dimensão detalhada.

Encabeçamento do PWB que monta opções:

1. Através da montagem do furo

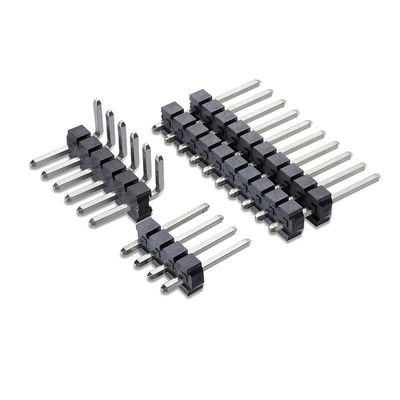

2. Ângulo direito através da montagem do furo

3. Montagem de superfície (com pegarar tampa para a máquina da picareta e do lugar).

Como escolher um encabeçamento do PWB?

a. Passo? Diga-nos o passo do encabeçamento tal como o passo de 1.27mm, de 2.0mm ou de 2.54mm.

b. Camada do isolador? Diga-nos que você quer é único isolador ou isolador dobro do isolador ou o triplo da camada

c. Número de pinos? Diga-nos o número de pinos e de fileira simples ou duplo você necessidade

d. Montando o tipo? Ângulo reto ou direito vertical através do furo ou SMT vertical ao PWB

e. Pacote? Se a montagem de superfície da necessidade, nos diz o pacote é tubo ou fita e pacote do carretel.

f. Outros conectores? O encabeçamento do Pin é conector masculino da extremidade da placa, diz-nos se você precisa o encabeçamento fêmea para que uma placa embarque a conexão ou a placa para prender a conexão.
