A finalidade principal do conversor é mudar o sinal de OC (coletor aberto) HTL (24V) no sinal do impulso de TTL (5V) ou no sinal diferencial, controlar o sistema servo
Conversão simultânea diferencial trifásica do apoio A, do B, e do Z
Variação da temperatura industrial: - 45 ~ + ℃ 85
Introdução:
1. A finalidade principal do conversor é mudar o sinal de OC (coletor aberto) HTL (24V) no sinal do impulso de TTL (5V) ou o sinal diferencial, 4 canais, isolamento elétrico entre a entrada e saída, controlam o sistema de servo do PLC
2. Frequência de trabalho: 500000Hz
3. O modo entrado: Aceite toda a relação do PLC de NPN ou de PNP.
4. A instalação: Montagem do trilho de DIN35mm, conveniente e rápido!
5. Tamanho do produto: 63mm x 87mm x 35mm
6. Tensão de trabalho avaliado do poder: DC24V (DC14V- DC30V está igualmente disponível em alguma circunstância)

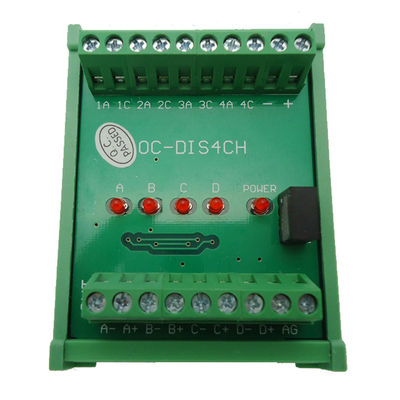

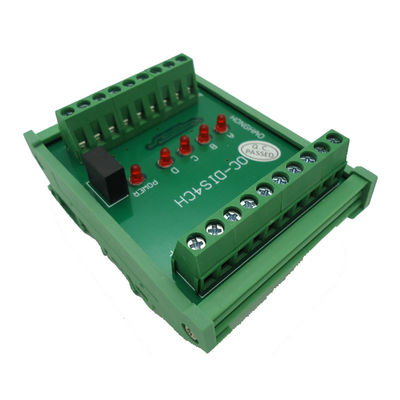

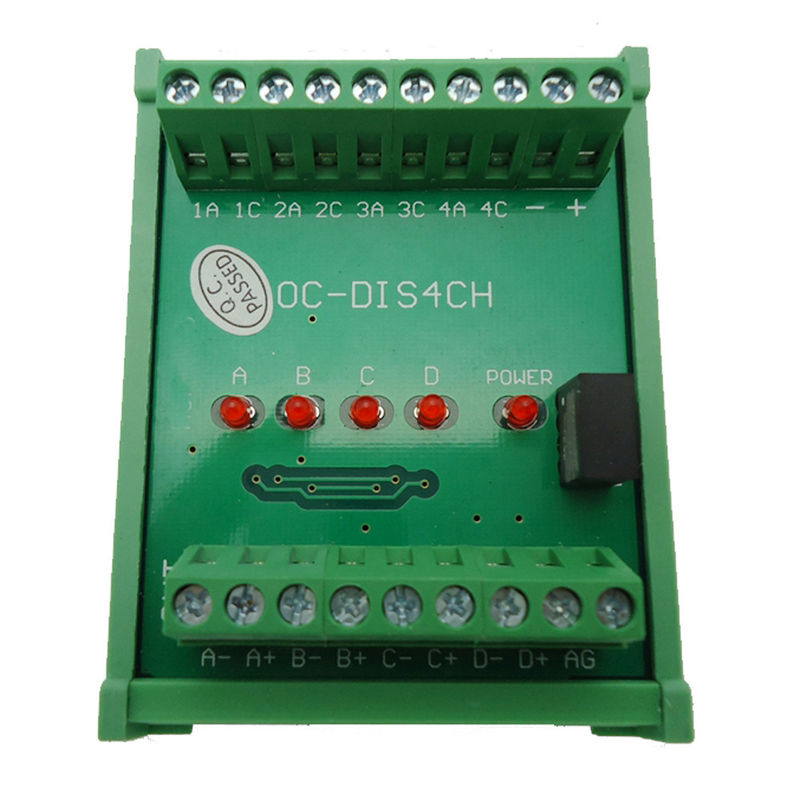

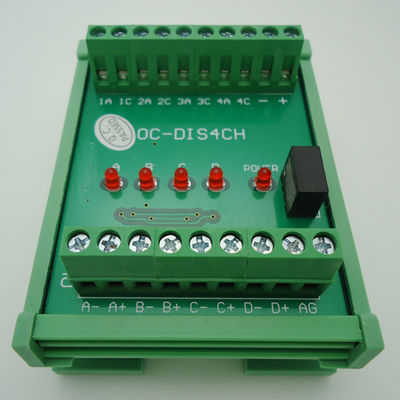

Número do artigo OC-DIS 4CH HTL aos canais do conversor de sinal 4 de TTL
Aplicação
Conversão de sinal de alta velocidade dos contadores do PLC
Conversão de sinal servo do controlo do motor
Conversão de sinal giratória do controle do codificador
Conversão de sinal da saída da régua da raspagem
Conversão de sinal do pulso do PLC e do microcontrolador
PLC, anti-bloqueio servo do sistema de controlo do motor
Especificação
Canais de sinais 4
Fonte de alimentação 10V - 26V C.C., 24V típico

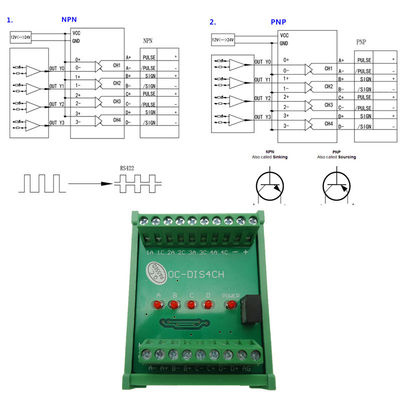

Capacidade da conexão do PLC de PNP Sim
Capacidade da conexão do PLC de NPN Sim
Opticamente isolamento Sim
Sinais entrados C.C. do sinal 24V de A/B/C/D HTL
Saída dos sinais A+/A-/B-/B+/C+/C-/C+/D+/D- C.C. do sinal 5V de TTL/RS232
Escala de frequência 0 - máximo 500000Hz
Consumo atual máximo de 100 miliampère, cada canal
Impedância entrada: Isolado opticamente, 5,8 kOhms em 24V típico
Tensão do isolamento 2500V
Indicador conduzido Luz vermelha sobre
Características físicas
Dimensão do produto altura do comprimento x 41mm da largura x 87mm de 62mm
Peso líquido 58g
Temperatura da operação -25°C a 70°C
Blocos de terminais passo de 5.08mm, verde, tipo do parafuso
Calibre de fio CALIBRE DE DIÂMETRO DE FIOS 26 -16

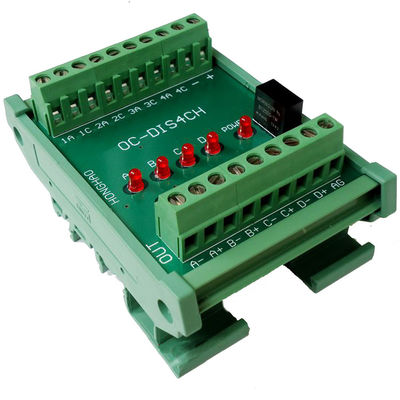

Montando opções Trilho 35 ou 32 do RUÍDO
Umidade da operação 98% quecondensam-se
