1. Faça o sinal diferencial à saída aberta do sinal do coletor, a 4 canais, ao isolamento elétrico entre a entrada e à saída.
2. frequência de trabalho: 2000000Hz
3. O modo de saída do coletor: usando o modo de saída push pull, o apoio
.
4. a instalação: Montagem do trilho de DIN35mm, conveniente e rápido!
5. tamanho do produto: 135mm x 87mm x 35mm ao redor
6. avaliou a tensão de trabalho do poder: DC24V (DC14V- DC30V está igualmente disponível em alguma circunstância)
7. tensão da saída de Singal: HTL
1. saída servo do motorista um sinal ao sinal de saída do coletor, entrada de B Z à relação contrária de alta velocidade do PLC.
2. o sinal de saída diferencial ao sinal de saída do coletor, entrada do codificador à relação contrária de alta velocidade do PLC.
3. para uma pluralidade de controle da sincronização da velocidade do servo motor.

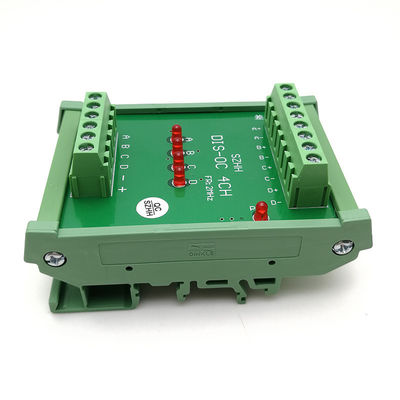

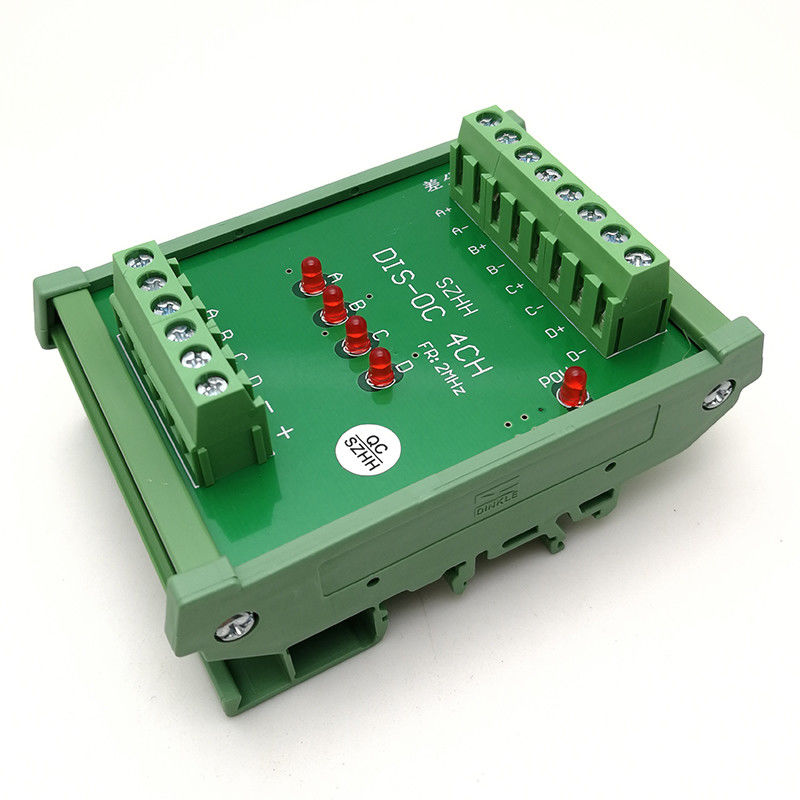

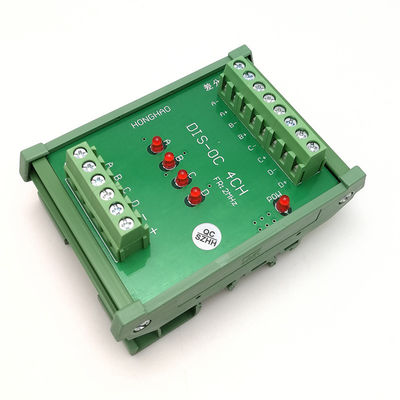

Número do artigo DIS-OC 4CH TTL a HTL Sigal Converter 4 Channles
Aplicação
Conversão de sinal contrária de alta velocidade do PLC
Conversão de sinal servo do controlo do motor
Conversão de sinal giratória do controle do codificador
Conversão de sinal da saída da régua da raspagem
Conversão de sinal do pulso do PLC e do microcontrolador
PLC, anti-bloqueio servo do sistema de controlo do motor
Sinal diferencial convertido ao outro sinal de pulso
Especificação
Canais de sinais 4
Fonte de alimentação 10V - 26V C.C., 24V típico
Conexão Compability do PLC de PNP Sim
Conexão Compability do PLC de NPN Sim
Opticamente isolamento Sim
Sinais entrados A+/A-/B-/B+/C+/C-/D+/D- C.C. do sinal 5V de TTL/RS232
Saída dos sinais Sinal de A/B/C/D HTL
Escala de frequência 0 - máximo 2000000Hz
Comsumption atual máximo de 100 miliampère, cada canal
Impedância entrada: Isolado opticamente, 5,8 kOhms em 24V típico
Tensão do isolamento 2500V
Indicador conduzido Luz vermelha sobre
Características físicas
Dimensão do produto altura do comprimento x 41mm da largura x 87mm de 62mm
Peso líquido 57g
Temperatura da operação -25°C a 70°C
Blocos de terminais passo de 5.08mm, verde, tipo do parafuso
Calibre de fio CALIBRE DE DIÂMETRO DE FIOS 26 -16
Montando opções Trilho 35 ou 32 do RUÍDO
Umidade da operação 98% quecondensam-se
